Laajentumista kompensoiva syväurakuulalaakeri
Laajentumista kompensoiva syväurakuulalaakeri

Deep Groove -kuulalaakerit

Laajentumista kompensoiva syväurakuulalaakeri

Kuvaus:

Laajentumista kompensoiva syväurakuulalaakeri on erikoistyyppinen syväurakuulalaakeri, joka on suunniteltu mukautumaan lämpölaajenemiseen sovelluksissa, joissa lämpötilavaihtelut ovat merkittäviä. Näissä laakereissa on tyypillisesti sisärengas, jossa on pitkänomainen reikä, mikä mahdollistaa akselin aksiaalisen liikkeen laakeriin nähden. Tämä rakenne auttaa estämään liiallisen esijännityksen tai kohdistusvirheen, joka voi johtua akselin tai kotelon lämpölaajenemisesta. Paisuntakompensoituja urakuulalaakereita käytetään usein lämpötilan vaihteluille alttiissa laitteissa, kuten teollisuusuuneissa, uuneissa ja erikoisympäristöissä toimivissa koneissa. Ne auttavat ylläpitämään oikeaa välystä ja suuntausta pyörivien komponenttien välillä, mikä pidentää laakerien käyttöikää ja parantaa järjestelmän yleistä luotettavuutta.

ota yhteyttä Kysely
EDELLINEN:Syväurakuulalaakerit täyttöaukoilla
SEURAAVA:Ei seuraavaa artikkelia

Tuotetiedot

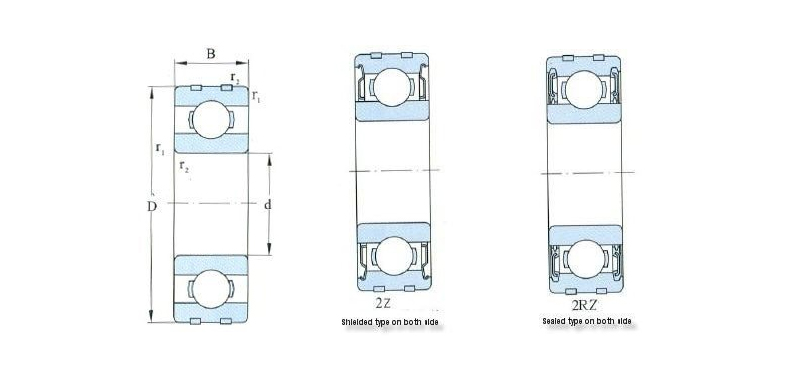

Reunan mitat (mm) Kuormitusluokitus (kN) Sallittu kuorma (kN) Nopeusluokitus (r/min) Numero1) Asennusmitat (mm) Paino
(viite)
(kg)
d D B r1,2
min 		Cr Cor Cp Rasvaa
Z 2Z RZ 2RZ 		Öljy
Z RZ 		RS1 2RS1 Numero -2Z -2RZ -2RS1 da
max 		Da
max 		ra
max
10 26 8 0.3 4.590 1.970 0.960 29000 34000 21000 EC-6000 EC-6000-2Z EC-6000-2RZ EC-6000-2RS1 12.0 24.0 0.3 0.019
10 30 9 0.6 5.100 2.390 1.120 25000 30000 18000 EC-6200 EC-6200-2Z EC-6200-2RZ EC-6200-2RS1 14.0 26.0 0.6 0.031
10 35 11 0.6 7.660 3.470 1.180 23000 27000 16000 EC-6300 EC-6300-2Z EC-6300-2RZ EC-6300-2RS1 14.0 31.0 0.6 0.051
12 28 8 0.3 5.100 2.390 1.120 26000 30000 18000 EC-6001 EC-6001-2Z EC-6001-2RZ EC-6001-2RS1 14.0 26.0 0.3 0.021
12 32 10 0.6 6.760 3.050 1.320 22000 26000 16000 EC-6201 EC-6201-2Z EC-6201-2RZ EC-6201-2RS1 16.0 28.0 0.6 0.036
12 37 12 1.0 8.580 3.920 2.200 20000 24000 15000 EC-6301 EC-6301-2Z EC-6301-2RZ EC-6301-2RS1 17.0 32.0 1.0 0.058
15 32 9 0.3 5.620 2.840 1.290 22000 26000 15000 EC-6002 EC-6002-2Z EC-6002-2RZ EC-6002-2RS1 17.0 30.0 0.3 0.029
15 35 11 0.6 7.660 3.720 1.720 19000 23000 15000 EC-6202 EC-6202-2Z EC-6202-2RZ EC-6202-2RS1 19.0 31.0 0.6 0.043
15 42 13 1.0 11.400 5.400 2.670 17000 21000 12000 EC-6302 EC-6302-2Z EC-6302-2RZ EC-6302-2RS1 20.0 37.0 1.0 0.079
17 35 10 0.3 6.500 3.360 1.550 20000 24000 14000 EC-6003 EC-6003-2Z EC-6003-2RZ EC-6003-2RS1 19.0 33.0 0.3 0.037
17 40 12 0.6 10.300 4.790 2.190 18000 21000 12000 EC-6203 EC-6203-2Z EC-6203-2RZ EC-6203-2RS1 21.0 36.0 0.6 0.062
17 47 14 1.0 13.500 6.550 3.200 16000 19000 11000 EC-6303 EC-6303-2Z EC-6303-2RZ EC-6303-2RS1 22.0 42.0 1.0 0.110
20 42 12 0.6 9.440 5.030 2.290 18000 21000 11000 EC-6004 EC-6004-2Z EC-6004-2RZ EC-6004-2RS1 24.0 38.0 0.6 0.066
20 47 14 1.0 12.900 6.650 3.150 16000 18000 10000 EC-6204 EC-6204-2Z EC-6204-2RZ EC-6204-2RS1 25.0 42.0 1.0 0.101
20 52 15 1.1 16.000 7.880 3.850 14000 17000 10000 EC-6304 EC-6304-2Z EC-6304-2RZ EC-6304-2RS1 26.5 45.5 1.0 0.139
25 47 12 0.6 10.100 5.850 2.590 15000 18000 9400 EC-6005 EC-6005-2Z EC-6005-2RZ EC-6005-2RS1 29.0 43.0 0.6 0.075
25 52 15 1.0 14.000 7.870 3.600 13000 15000 8900 EC-6205 EC-6205-2Z EC-6205-2RZ EC-6205-2RS1 30.0 47.0 1.0 0.122
25 62 17 1.1 22.500 11.600 5.300 12000 14000 8100 EC-6305 EC-6305-2Z EC-6305-2RZ EC-6305-2RS1 31.5 55.5 1.0 0.223

Deep Groove -kuulalaakerit

Syväurainen kuulalaakeri napsautusuralla ja lukitusrenkaalla ulkorenkaassa

Syväurainen kuulalaakeri napsautusuralla ja lukitusrenkaalla ulkorenkaassa
Kaksirivinen syväurakuulalaakeri

Kaksirivinen syväurakuulalaakeri
Kromiteräs 6*19*6mm urakuulalaakeri 6311

Kromiteräs 6*19*6mm urakuulalaakeri 6311
Suuren nopeuden matalakitkamomentti syväurakuulalaakerit

Suuren nopeuden matalakitkamomentti syväurakuulalaakerit
Syväurakuulalaakerit täyttöaukoilla

Syväurakuulalaakerit täyttöaukoilla
Laajentumista kompensoiva syväurakuulalaakeri

Laajentumista kompensoiva syväurakuulalaakeri
Tietoja meistä
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd on ammattitaitoinen Kiina Laajentumista kompensoiva syväurakuulalaakeri Toimittajat ja Tukkumyynti Laajentumista kompensoiva syväurakuulalaakeri Valmistajat.Sijaitsee Itä-Kiinan rannikolla, kauniissa ja muinaisessa Ningbon kaupungissa, nouseva tähtiyritys, Ningbo Demy (D&M) Bearings Co., LTD. Sen tytäryhtiö – Ningbo Giant Bearing Manufacturing Co., Ltd on erikoistunut korkealaatuisiin laakereihin teollisuus- ja autosovelluksiin.
Media
Viestipalaute
Deep Groove -kuulalaakerit Alan tietämys

Laajentumista kompensoivan syväurakuulalaakerin toimintaperiaate

Nykyaikaisessa teollisuudessa syväurakuulalaakereita käytetään laajalti erilaisissa mekaanisissa laitteissa niiden yksinkertaisen rakenteen, vahvan kantavuuden ja sujuvan toiminnan vuoksi. Kuitenkin ankarissa työolosuhteissa, kuten korkeassa lämpötilassa, suuressa nopeudessa tai raskaassa kuormituksessa, perinteiset syväurakuulalaakerit voivat aiheuttaa mittamuutoksia tekijöiden, kuten lämpölaajenemisen, vuoksi, mikä puolestaan ​​vaikuttaa niiden suorituskykyyn. Kompensoiva Deep Groove -kuulalaakeri syntyi. Se käyttää ainutlaatuista laajenemiskompensointimekanismia varmistaakseen, että laakeri voi säilyttää vakaan toimintatilan koon muuttuessa.

Perusrakenne laajenemista kompensoiva syväurakuulalaakeri on samanlainen kuin perinteinen syväurakuulalaakeri, sisältäen ulkorenkaan, sisärenkaan, sarjan teräspalloja ja häkin. Sen ominaisuus on kuitenkin sen erityinen laajenemisen kompensointimekanismi, joka yleensä saavutetaan erityisesti suunnitelluilla materiaaleilla, rakenteilla tai esijännityksen säädöllä.

1. Laajenemisen kompensointimekanismin toimintaperiaate
Lämpölaajeneminen ja mittojen muutos:
Korkean lämpötilan, suuren nopeuden tai raskaan kuormituksen olosuhteissa laakerin sisällä muodostuu suuri määrä lämpöä. Tämä lämpö aiheuttaa laakerin eri osien lämpölaajenemista, mikä aiheuttaa mittamuutoksia. Tämä mittamuutos voi aiheuttaa laakerin sisä- ja ulkorenkaiden välisen rakon suurenemisen, mikä vaikuttaa laakerin vakauteen ja suorituskykyyn.
Laajenemisen kompensointimekanismin toiminto:
Laajenemista kompensoiva syväurakuulalaakeri käyttää laajenemiskompensointimekanismia selviytyäkseen tästä mittamuutoksesta. Tämä mekanismi sisältää yleensä seuraavat tyypit.
(1) Materiaalikompensaatio: Jotkut laakerin osat on valmistettu materiaaleista, joilla on erityiset lämpölaajenemiskertoimet. Lämpötilan noustessa näiden materiaalien lämpölaajenemiskerroin on suurempi kuin muiden osien, mikä kompensoi automaattisesti mittamuutokset.
(2) Rakenteellinen kompensaatio: Jotkut laakerin rakenneosat on suunniteltu sisään vedettäviksi tai muotoaan muuttaviksi. Kun laakerin koko muuttuu, nämä rakenneosat muotoutuvat vastaavasti säilyttääkseen vakaan raon laakerin sisä- ja ulkorenkaiden välillä.
(3) Esikuormituksen kompensointi: Säätämällä laakerin esijännitystä se voi nousta automaattisesti lämpötilan noustessa kompensoidakseen lämpölaajenemisen aiheuttamaa mittamuutosta.
Erityinen toteutustapa:
Laajenemiskompensointimekanismin erityinen toteutustapa vaihtelee laakerirakenteen mukaan. Esimerkiksi joissakin malleissa laakerin sisä- tai ulkorengas voi omaksua kaksikerroksisen rakenteen, ja sisä- ja ulkokerros on yhdistetty elastisilla elementeillä. Lämpötilan noustessa sisä- ja ulkokerroksen välinen elastinen elementti muuttaa muotoaan säätäen siten automaattisesti sisä- ja ulkorenkaiden välistä rakoa.

2. Toimiva vaikutus ja edut
Laajenemisen kompensointimekanismin avulla laajenemista kompensoiva syväurakuulalaakeri voi säilyttää vakaan toimintatilan koon muuttuessa. Tällä laakerilla on seuraavat edut.
Vahva sopeutumiskyky: Se voi mukautua koon muutoksiin vaikeissa työolosuhteissa, kuten korkeassa lämpötilassa, suuressa nopeudessa ja raskaassa kuormituksessa, varmistaakseen laakerin vakaan toiminnan.
Korkea luotettavuus: Kompensoimalla koon muutoksen automaattisesti se vähentää koon muutoksen aiheuttamia vikoja ja vaurioita sekä parantaa laakerin luotettavuutta.
Alhaiset ylläpitokustannukset: Koska koon muutoksen aiheuttamat viat ja vauriot vähenevät, ylläpitokustannukset ja käyttöriski pienenevät.

Laajentumista kompensoiva syväurakuulalaakeri ratkaisee koon muutosongelman, jota voi esiintyä perinteisissä syväurakuulalaakereissa vaikeissa työolosuhteissa, kuten korkeassa lämpötilassa, suuressa nopeudessa tai raskaassa kuormituksessa, ainutlaatuisen laajenemiskompensointimekanismin avulla. Tämän laakerin etuna on vahva sopeutumiskyky, korkea luotettavuus ja alhaiset ylläpitokustannukset, ja sillä on laajat sovellusmahdollisuudet nykyaikaisessa teollisuudessa.
